MOTORES DE INDUCCIÓN DE ACUERDO A SU CONSTRUCCIÓN

CONSTRUCCIÓN

En cuanto a la construcción del motor monofásico de inducción, hay que señalar que el rotor de cualquier motor monofásico de inducción es intercambiable con algunos polifásicos de jaula de ardilla. No hay conexión física entre el rotor y el estator, y hay un entrehierro uniforme entre ellos.

Debido a que los motores monofásicos de inducción no generan por sí solos par de arranque, se tienen dos devanados: el de marcha o principal; y el auxiliar o de arranque, cuya finalidad es producir el giro del rotor.

Tanto el devanado principal como el auxiliar, están distribuidos en ranuras espaciadas uniformemente alrededor del estator; sin embargo, el último se encuentra alojado en ranuras con orientación desplazada 90° en el espacio eléctrico con respecto a las del devanado principal.

Ya que el motor monofásico de inducción no tiene par de arranque intríseco. Existen estas 3 clasificaciones para ellos y también técnicas para lograr que uno de los campos magnéticos giratorios sea más fuerte que el otro en el motor y, en consecuencia, dar un apoyo inicial en una u otra dirección:

1.      Devanados de fase partida.

2.      Devanados con capacitor.

3.    Polos estatóricos sombreados.

Motores de fase partida y arranque por resistencia

El devanado de arranque tiene menos vueltas y consiste en alambre de cobre de menor diámetro que el devanado de marcha. Por lo tanto, el devanado de arranque tiene alta resistencia y baja reactancia. A la inversa, el devanado de marcha, con más vueltas de alambre más grueso, tiene baja resistencia y alta reactancia; pero debido a su impedancia total menor, la corriente en el devanado de marcha es en general mayor que la correspondiente en el devanado de arranque (figura 1a, diagrama eléctrico de los dos devanados).

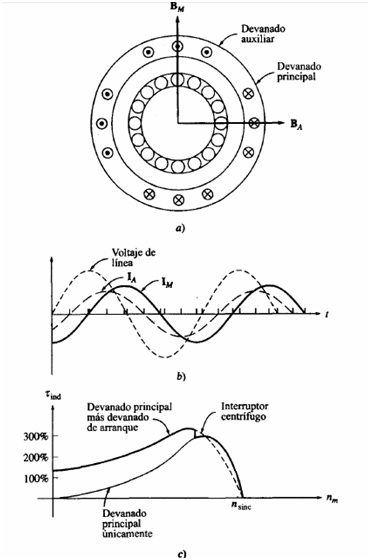

En la figura 1b se muestran las relaciones de fase de las corrientes a rotor bloqueado en el instante de arranque. La corriente en el devanado de arranque está retrasada unos 15° con respecto al voltaje de suministro, mientras que la corriente mayor en el devanado de marcha, está retrasada unos 40° con respecto al voltaje monofásico.

En la figura 2 se aprecia mejor la función del devanado auxiliar. Debido a que la corriente en el devanado auxiliar adelanta a la corriente del devanado principal, el campo magnético BA alcanza su máximo valor antes que el campo magnético principal BM. Dado que BA llega a su valor pico primero que BM, en el campo magnético hay una rotación neta en sentido opuesto a las manecillas del reloj.

Figura 1.

En otras palabras, el devanado auxiliar logra que uno de los campos magnéticos estatóricos rotacionales opuestos sea mayor que el otro y provee un par de arranque neto para el motor.

La capacidad del devanado de arranque se basa sólo en trabajo intermitente. Si el interruptor centrífugo se descompone y no puede abrir, por lo general debido a que se pegan los contactos, el calor excesivo que produce el devanado de arranque, de alta resistencia, aumentará de tal manera la temperatura del estator, que finalmente se  quemarán ambos devanados.

Los motores de fase partida de mejor diseño tienen relevadores térmicos interconstruidos,  conectados en serie con la terminal de la línea, para desconectar el motor del suministro siempre que la temperatura sea muy elevada.

Figura 2.

Este tipo de motor es normalmente de caballaje fraccionario y como su rotor es pequeño, tiene poca inercia hasta cuando está conectado con la carga. Sin embargo, las principales desventajas del motor son: 1) su bajo par de arranque y 2) que, cuando tiene mucha carga se produce un par elíptico o pulsante que hace que el rotor emita ruidos preocupantes. Por este motivo, el motor de fase partida se usa en aparatos electrodomésticos para impulsar cargas que producen ruido, como por ejemplo, quemadores de aceite, pulidores, lavadores de ropa, lavadores de vajillas, ventiladores, sopladores de aire, compresores de aire y bombas de agua pequeñas.

El control de la velocidad de estos motores es relativamente difícil porque la velocidad síncrona del flujo rotatorio del estator queda determinada por la frecuencia y el número de polos desarrollados en el devanado de marcha del estator (S = 120f/P). Se debe hacer notar que todos los cambios de velocidad se deben llevar a cabo en límites mayores al que trabaja el interruptor centrífugo y por lo tanto menores que la velocidad sincrónica; obteniendo un rango muy limitado para el control de velocidad.

Motor de arranque por capacitor.

Como medio de mejorar el par relativamente bajo del motor de fase partida se agrega un capacitor al devanado auxiliar para producir una relación casi real de 90° entre las corrientes de los devanados de arranque y de marcha, en lugar de aproximadamente 25° (figura 3b), elevando el par de arranque a los límites normales del par nominal. La figura 3a muestra el diagrama de conexiones del motor de arranque por capacitor, cuya diferencia implica la adición de un capacitor en el devanado auxiliar. Se puede advertir también a partir de la figura 4, el mejoramiento del torque de partida debido a la inclusión del capacitor.

Debido a su mayor par de arranque, que es de 3.5 a 4.5 veces el par nominal, y a su reducida corriente de arranque para la misma potencia al instante del arranque, el motor de arranque por capacitor se fabrica hoy en tamaños de caballaje integral hasta de 7.5 hp.

Figura 3.

Los pares del motor de fase partida van del 1.5 a 2.0 veces el par nominal y nunca son mayores de ¾ hp.

En virtud de su mayor par de arranque, los motores de fase partida y arranque por capacitor se emplean para bombas, compresores, unidades de refrigeración, acondicionadores de aire y lavadoras grandes, en los que se necesita un motor monofásico que desarrolla alto par de arranque bajo carga y cuando se requiere un motor reversible.

Figura 4.

Motor con capacitor de marcha

Este tipo de motor tiene dos devanados permanentes que, en general, se arrollan con alambre del mismo diámetro y el mismo número de vueltas; es decir, los devanados son idénticos (figura 5).

Ya que trabaja en forma continua como motor de arranque por capacitor no se necesita interruptor centrífugo. Los motores de este tipo arrancan y trabajan en virtud de la descomposición de la fase de cuadratura que producen los dos devanados idénticos desplazados en tiempo y espacio. En consecuencia, no tiene el alto par de marcha normal que producen los motores ya sea de arranque por capacitor o de arranque por resistencia.

El capacitor que se usa se diseña para servicio continuo y es del tipo de baño de aceite. El valor del capacitor se basa más en su característica de marcha óptima que en la de arranque. Al instante de arranque, la corriente en la rama capacitiva es muy baja. El resultado es que estos motores, a diferencia de los de arranque por capacitor, tienen par de arranque muy deficiente, de entre 50 a 100 por ciento del par nominal, dependiendo de la resistencia del rotor.

Este tipo de motor se presta al control de velocidad por variación del voltaje de suministro. Se usan diversos métodos para ajustar el voltaje aplicado al estator y producir el control deseado de velocidad, como transformadores con varias salidas, variacs, potenciómetros y resistencias o reactores con varias salidas.

Debido a su funcionamiento uniforme y a la posibilidad de controlar la velocidad, las aplicaciones de este motor pueden ser ventiladores de toma y descarga en máquinas de oficina, unidades de calefacción o aire acondicionado.

Figura 5.

Motor con capacitor de arranque y de marcha

El motor de capacitor de marcha tiene un punto débil importante que es su bajo par de arranque. El motor de capacitor de arranque y de marcha, combina las ventajas de funcionamiento casi sin ruido y de control limitado de velocidad del capacitor de marcha con el alto par de arranque del motor de arranque por capacitor. Se emplean dos capacitores durante el periodo de arranque. Uno de ellos, el capacitor electrolítico de arranque, semejante al que se usa para el trabajo intermitente del motor de arranque por capacitor, tiene una capacitancia bastante alta, de 10 a 15 veces el valor del capacitor de marcha y se saca del circuito mediante un interruptor centrífugo al alcanzar el 75% de la velocidad síncrona y con ello produce el par de arranque necesariamente alto (figura 6b). Entonces el motor continúa acelerando como motor de un capacitor, con el valor óptimo de la capacitancia del dispositivo de aceite para trabajar en la carga nominal o cerca de ésta.

La ventaja principal del motor de capacitor de dos valores es su alto par de arranque, aunado al trabajo poco ruidoso y al buen par de funcionamiento. Se clasifica como motor invertible porque cuando las terminales de la línea de un devanado se invierten, se pone a trabajar en reversa del modo acostumbrado.

Entre las aplicaciones podemos mencionar las unidades domésticas de acondicionamiento de aire, en las que se emplea en el compresor y que trabajan con una corriente de ramal igual a 15 A.

Figura 6.

Motor de Polos Sombreados

Todos los motores monofásicos que se describieron anteriormente emplean estatores con entrehierros uniformes con respecto a sus devanados de rotor y estator, que están distribuidos uniformemente por la periferia del estator. Los métodos de arranque se basan en general en el principio de la fase partida de producir un campo magnético rotatorio para iniciar el giro del rotor.

El motor de polos sombreados es, en general, un motor pequeño de potencia fraccionaria que no es mayor de 1/10 hp, aunque se han producido motores hasta de ¼ hp.

La gran ventaja de este motor estriba en su extrema simplicidad: un devanado monofásico de rotor, rotor con jaula de ardilla vaciada y piezas polares especiales. No tiene interruptores centrífugos, capacitores, devanados especiales de arranque ni conmutadores.

Tiene tan sólo un devanado monofásico pero es inherentemente de arranque propio.

La figura 7a muestra la construcción general de un motor de polos sombreados (dos polos salientes). Las piezas polares especiales se forman con laminaciones y una bobina de sombreado en cortocircuito, o bien un anillo de cobre macizo de una sola vuelta, alrededor del segmento más pequeño de la pieza polar. La bobina de sombreado está separada del devanado principal de ca y sirve para proveer una división de fase del flujo principal del campo, demorando el cambio de flujo en el segmento menor.

El flujo en el segmento del polo sombreado siempre está en retraso al correspondiente en el segmento principal, tanto en tiempo como en espacio físico, aunque no existe entre ellos una verdadera relación de 90°. El resultado es que se produce un campo magnético rotatorio, suficiente para originar un pequeño desbalanceo en los pares del rotor, tal que el par en el sentido de las manecillas del reloj es mayor que el contrario, o viceversa, y el rotor siempre gira en la dirección del campo rotatorio.

El motor de polos sombreados es robusto, barato, pequeño y necesita de poco mantenimiento. Desafortunadamente tiene bajo par de arranque, baja eficiencia y bajo factor de potencia. Tratándose de un motor pequeño, las últimas dos consideraciones no son serias. Su bajo par de arranque limita su aplicación a motores económicos de tornamesas, proyectores de cine, asadores eléctricos, ventiladores y fuelles pequeños, máquinas expendedoras, tornamesas de exhibición en escaparates, sintonizadores de TV de control remoto y otras cargas relativamente ligeras de servomecanismos.

Figura 7.

MOTOR DE INDUCCIÓN TRIFÁSICO

MOTOR DE ROTOR BOBINADO

En los motores de rotor bobinado, el arrollamiento rotórico está constituido por unas bobinas de hilo de cobre por lo general.

Y cuyos extremos están conexionados a unos anillos  (anillos rozantes) por los que se alimentaran las bobinas. Para el arrollamiento del rotor se utilizan, conductores de sección circular o rectangular, aislados generalmente con doble capa de algodón  o barnices apropiados e introducidos en las ranuras y aislados de ellas y entre sí, por medio de presspan, tela aceitada, etc.



Figura 8.

Antes de describir los procedimientos de fijación de los arrollamientos del rotor, será conveniente revisar las formas de ranuras existentes y los métodos para aislar los conductores en las ranuras. En los motores de rotor bobinado se emplean ranuras abiertas y sobre todo semicerradas de forma rectangular con una profundidad de aproximadamente 3 a 4 veces el ancho.

Las ranuras abiertas  tienen la ventaja de que las bobinas que se han construido previamente, pueden colocarse en su posición a través de la parte superior de la ranura y de esta manera el arrollamiento queda montado en poco tiempo; además las bobinas pueden sacarse fácilmente en caso de reparación o de sustitución.

Pero las ranuras abiertas aumentan la reluctancia del circuito magnético por lo que en muchas ocasiones, resultan más adecuadas las ranuras semicerradas; estas ranuras permiten que se inserten en ellas bobinas previamente construidas, pero éstas han de tener un ancho no superior a la mitad del ancho de ranura, por lo que el montaje del arrollamiento será algo más costoso. De todas formas y debido a las mejores condiciones magnéticas obtenidas con las ranuras semicerradas, éstas son las más utilizadas en los motores de rotor bobinado para medianas y grandes potencias.

Figura 9.

Si observamos la apariecia de las ranuras en forma rectangular, se ve  inevitablemente dientes de forma trapezoidal, estrechos en la base y más anchos en la cabeza: esta forma no es la mejor desde el punto de vista magnético, ya que en la base del diente existirá mayor densidad de flujo magnético y si se quiere evitar la saturación magnética indebida en la base del diente, el resto de éste no se utilizará a pleno rendimiento; por otro lado, existe el peligro de que si la base del diente es demasiado estrecha puede quedar sometida a un excesivo esfuerzo mecánico cuando gira la máquina. Cuanto menor es el diámetro del rotor, mayor será el estrechamiento del diente debido a la forma rectangular de las ranuras; por esta razón, los rotores para motores de pequeña potencia se construyen con dientes paralelos y ranuras trapezoidales.



Figura 10.

Esta forma de ranuras no puede contener adecuadamente los conductores de sección rectangular pero resulta muy apropiada para alojar conductores de sección circular que son, precisamente, los que se emplean para máquinas de pequeña potencia.

Se elige la forma rectangular porque resulta la más adecuada para contener las barras rectangulares de cobre que se emplean para constituir las bobinas y además esta forma puede adaptarse fácilmente para contener los conductores de sección circular.

En cuanto a la forma constructiva del arrollamiento del rotor, se utiliza muchas veces el arrollamiento de barril o de cesta  empleando también en los arrollamientos de inducido de corriente continua y, en otras ocasiones, el arrollamiento en varios planos , exclusivo de corriente alterna.

Existen diferentes sistemas de fijación de las cabezas de bobina del arrollamiento rotórico mediante zunchos y soportes de fijación:

a-Soporte de arrollamiento cilíndrico.

b-Soporte de arrollamiento cónico.

e-Soporte de arrollamiento abovedado.

MOTOR JAULA DE ARDILLA

Un motor eléctrico con un rotor de jaula de ardilla también se llama "motor de jaula de ardilla". En su forma instalada, es un cilindro montado en un eje. Internamente contiene barras conductoras longitudinales de aluminio o de cobre con surcos y conectados juntos en ambos extremos poniendo en cortocircuito los anillos que forman la jaula. El nombre se deriva de la semejanza entre esta jaula de anillos, las barras y la rueda de un hámster (ruedas probablemente similares existen para las ardillas domésticas).

La base del rotor se construye con láminas de hierro apiladas. El dibujo muestra solamente tres capas de apilado pero se pueden utilizar muchas más.

Los devanados inductores en el estator de un motor de inducción incitan al campo magnético a rotar alrededor del rotor. El movimiento relativo entre este campo y la rotación del rotor induce corriente eléctrica, un flujo en las barras conductoras. Alternadamente estas corrientes que fluyen longitudinalmente en los conductores reaccionan con el campo magnético del motor produciendo una fuerza que actúa tangente al rotor, dando por resultado un esfuerzo de torsión para dar vuelta al eje. En efecto, el rotor se lleva alrededor el campo magnético, pero en un índice levemente más lento de la rotación. La diferencia en velocidad se llama "deslizamiento" y aumenta con la carga.

Figura 11.
