CONEXIONES EN LOS TRANSFORMADORES TRIFÁSICOS

CONEXIONES EN LOS TRANSFORMADOR 3ø

CONEXIÓN DELTA - DELTA

Este tipo de conexiones se utiliza mucho en autotransformadores, cuando se quiere recuperar la caída de tensión por longitud de los alimentadores, debido a cierta distancia del circuito alimentador se tiene una caída en el voltaje de suministro por lo que es necesario transformar esa energía para recuperar de alguna manera esas pérdidas para lo cual se utilizan estos transformadores con conexión delta-delta.

Ventajas

• No tiene desplazamiento de fase.
• No tiene problemas con cargas desequilibradas o armónicas.
• Se puede quitar un transformador para mantenimiento o reparación y queda funcionando con dos transformadores pero como banco trifásico, cuando hablamos de un banco de transformadores monofásicos y seria el 58% de su 100% de trabajo (Delta abierta).
• Los desequilibrios motivados por las cargas en el secundario se reparten igualmente entre las fases del primario, evitando los desequilibrios de flujos magnéticos.

Desventajas

·         Cuando las cargas están desequilibradas los voltajes en las fases del trato pueden desequilibrarse bastante.
·         Los voltajes de terceros armónicos pueden ser muy grandes.
·         No dispone de salida de neutro, tanto en el primerio como en el secundario, con la consiguiente limitación en su utilización.
·         Cada bobinado debe soportar la tensión de red (compuesta), con el consiguiente aumento del número de espiras.
·         No se puede suministrar energía con cuatro conductores.
·         Cuando opera con altas tensiones de línea, los costos de diseño de las bobinas son mayores.

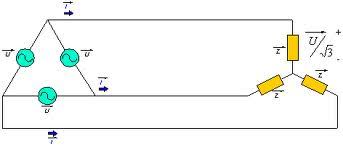

CONEXIÓN DELTA - ESTRELLA

Este tipo de conexión no presenta muchos inconvenientes, pues su utilización ha de ser adecuada a las características generales que presenta la conexión en triangulo y estrella. Es muy empleado como conexión para transformadores elevador al principio de la línea y no al final, porque cada fase del devanado  primario ha de soportar la tensión entre fase de red.

Ventajas

•     No presenta problemas con las componentes en sus voltajes de terceros armónicos.
•          Es muy útil para elevar el voltaje a un valor muy alto.
•          Utilizando esta conexión en el lado de alta, se puede poner a tierra el neutro permitiendo que quede limitado el potencial sobre cualquier carga.
•          Al producirse un desequilibrio en la carga, no motiva asimetría del flujo, por producirse un reparto entre las tres columnas del primerio.

Desventajas

•          La falla de una fase deja fuera de operación al transformador.
•          No se dispone de neutro en el primario para conectarlo con la tierra. Esto no es precisamente un inconveniente, pues, por lo general en el circuito del primario del transformador hay una toma de tierra, sea en el generador, sea en el secundario del transformador elevador de tensión.
•         El devanado en delta puede ser mecánicamente débil.
•         Debido al desplazamiento que existe en las fases entre las mitades de los enrollamientos, que están conectados en serie para formar cada fase, los enrollamientos que están en estrella interconectadas, requieren de un 15.5% más de cobre, con el consiguiente aumento del aislamiento total.
•         El tamaño del armazón, debido a las razones expuestas anteriormente, es mayor con el aumento consiguiente del coste del transformador.

CONEXIÓN ESTRELLA – ESTRELLA

Ventajas

•           La posibilidad de sacar un neutro, tanto en el lado de b.t como en el de A.T, y esto le permite obtener dos tensiones (230/400 V), o bien conectarlo a tierra como medida de seguridad en cierto tipo de instalaciones.
•          Su buen funcionamiento para pequeñas potencias, ya que además de poder disponer de dos tensiones, es más económico, por aplicar una tensión a cada fase VL/√3 y por consiguiente, disminuir el número de espiras, aunque ha de aumentar la sección de los conductores, por circular la corriente de línea IL por cada fase.
•          El aumento de sección de conductores favorece la resistencia mecánica a los esfuerzos de cortocircuito.
•          Si una fase en cualquier bobinado funciona defectuosa, las dos fases restantes pueden funcionar resultando una transformación monofásica, la carga que podría suministrar seria del 58% de la potencia normal trifásica.
•          La construcción de los enrollamientos es más dificultosa y su coste, más elevado, especialmente cuando es para corrientes altas.

Desventajas

•        Si las cargas en el circuito del transformador no están equilibradas (es lo que comúnmente ocurre), entonces los voltajes en las fases del transformador pueden llegar a desequilibrarse severamente.
•         Los voltajes de terceros armónicos son grandes, debido a la no linealidad del circuito magnético del hierro.
•         Los neutros negativos son muy inestables, a menos que sean sólidamente conectados a una toma a tierra.
•         Las unidades trifásicas de polaridad opuesta no pueden funcionar en paralelo, a no ser que la conexión de las fases del primario o del secundario de un transformador se invierta.

CONEXIÓN ESTRELLA -  DELTA

En esta clase de transformadores las tres fases del bobinado primario están conectadas en estrella y las del secundario en triangulo. Aquí el voltaje de línea primario está relacionado con el voltaje de fase por: VL1= √3 VF2, mientras que el voltaje de línea secundario es igual al voltaje de fase secundario VL1=VF2, por tanto la relación de voltajes de fases es: m=VF1 / VF2.

Ventajas

•         Esta conexión no presenta problemas con los componentes en sus voltajes de terceros armónicos, puesto que se consume una corriente circulante en el lado de la delta.
•               Es conveniente para los transformadores reductores de tensión, debido a las características inherentes de los enrollamientos en estrella para altas tensiones y de los enrollamientos en triangulo para las bajas tensiones.
•                  No presenta problemas con los componentes en sus voltajes de terceros armónicos, puesto que se consume una corriente circulante en el lado de la delta.
•                         El neutro del primario se puede conectar con la tierra.
•                         El neutro del primario se mantiene estable por el secundario en triangulo.
•                       Es estable con respecto a cargas desequilibradas, debido a que la delta redistribuye cualquier desequilibrio que se presente.

Desventajas

•              Esta conexión tiene como desventaja que el voltaje secundario se desplaza en retraso 30° con respecto al voltaje primario del transformador, lo cual ocasiona problemas en los secundarios si se desea conectar en paralelo con otro transformador, siendo uno de los requisitos para conectar en paralelo, que los ángulos de fase de los secundarios del transformador deben ser iguales.
•         No se puede disponer de un neutro en el secundario para conectar con la tierra o para una distribución de cuatro cables, a menos que se disponga de un aparato auxiliar.
•             Un defecto en una fase hace que no pueda funcionar la unidad trifásica, hasta que se le repare.
•             El enrollamiento en el delta puede resultar débil mecánicamente en el caso de un transformador elevador con una tensión en el secundario muy alta, o con una tensión secundaria medianamente alta y potencia pequeña.
